產品簡介

FZB系列氟塑料自吸泵是按標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式優質的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性更好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構優質合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。 FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵初次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的更佳選擇。

技術參數：

  • 流量：1.5～60m3/h；
  • 揚程：15～50m；
  • 轉速：2900r/min；
  • 功率：1.5～15KW；
  • 進口直徑：25～80mm；
  • 適用溫度：-20℃～120℃。



型號意義

FZB系列氟塑料自吸泵

產品優勢

  1. 泵體采用鑄鐵內襯氟塑料(PTFE、FEP、PFA)整體燒結壓制而成，泵蓋、葉輪等過流部件采用金屬嵌件外包氟塑料（PTFE、FEP、PFA)整體燒結壓制而成；
  2. 軸封為外裝式單端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，可按要求選配179單端面?雙端面機械密封和外裝式機械密封，以達到各種工況要求。
  3. 軸聯后拉式設計，無需拆卸管道，維修方便；臥式安裝，振動小，噪音低，運行平穩，可與標準化工離心泵互換，方便用戶更換和使用；
  4. 氣液混合自吸式設計，具有強自吸功能，自吸高度可達4m。


選型范圍

FZB型自吸式襯氟泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB型自吸式襯氟泵的用途更為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。 FZB型自吸式襯氟泵人性化的設計原理、出眾的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。

性能參數本數據僅供參考，請以實際訂貨為準！

規格型號 蝕量 轉速（r/min） 流量（m3/h） 揚程 效率（%） 自吸高度 自吸時間 進口X出口 電機功率 整機重量
FZB25-18 3 2900 3.6 18 20 1 180 25X25 2.2 65
FZB40-20 3 2900 8 20 42 1 180 40X50 3 47
FZB40-30 3.5 2900 8 30 48 3 150 40X50 4 160
FZB50-20 3 2900 12 20 48 1 180 50X50 3 47
FZB50-30 3.5 2900 12 30 48 3 150 50X50 4 160
FZB50-45 3.5 2900 12 45 35 3 150 50X32 7.5 210
FZB50-70 4 2900 12 70 26 3 150 50X32 15 320
FZB65-30 4 2900 25 30 55 3 200 65X50 7.5 210
FZB65-45 4 2900 25 45 42 3 180 65X40 11 300
FZB65-70 4 2900 25 70 41 3 180 65X40 30 530
FZB80-30 4.5 2900 50 30 58 3 150 80X65 11 284
FZB80-45 4.5 2900 50 45 53 3 180 80X65 15 330
FZB80-70 5 2900 50 70 50 3 200 80X50 30 550
FZB100-30 6 2900 100 30 60 3 150 100X80 18.5 390
FZB100-45 6 2900 100 45 55 3 150 100X65 30 500

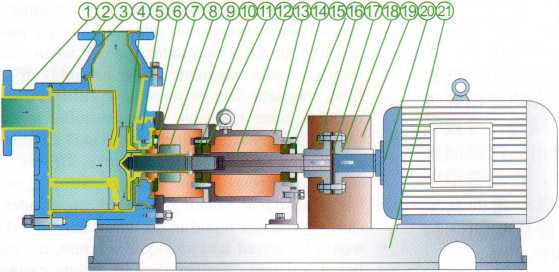

結構圖紙

選型材料表：

部件名稱 材料名稱 部件名稱 材料名稱 部件名稱 材料名稱
1前蓋 HT200/F46 8動環 碳化硅/硬質合金 15后軸承壓蓋 HT200
2泵體 HT200/F46 9支架 HT200 16泵聯器 45#
3出口法蘭 HT200/F46 10前軸承壓蓋 HT200 17膜片 304
4葉輪 氟塑料合金 11前軸承 Gcr15 18電聯器 45#
5泵蓋 HT200/F46 12軸承 45#/304/316/316L 19護罩 304
6靜環 碳化硅/硬質合金 13軸承箱 HT200 20電機 根據客戶需求
7機封壓蓋 304/316/316L 14后軸承 Gcr15 21底板 HT200

安裝尺寸本數據僅供參考，請以實際訂貨為準！

FZB系列氟塑料自吸泵
型 號 外型及安裝尺寸 進口法蘭尺寸 出口法蘭尺寸
L S P f W T H h x k i j m n-d e g n n-t
65FZB-20 1100 600 250 180 390 350 440 212 80 20 65 145 185 4-18 50 125 165 4-18
65FZB-30 1200 660 300 200 450 400 480 232 100 24 65 145 185 4-18 50 125 165 4-48
80FZB-20 1200 660 300 200 450 400 480 232 100 24 80 160 200 8-18 65 145 185 4-18
80FZB-30 1240 740 330 210 500 450 520 260 110 24 80 160 200 8-18 65 145 185 4-18
