  • gdl1

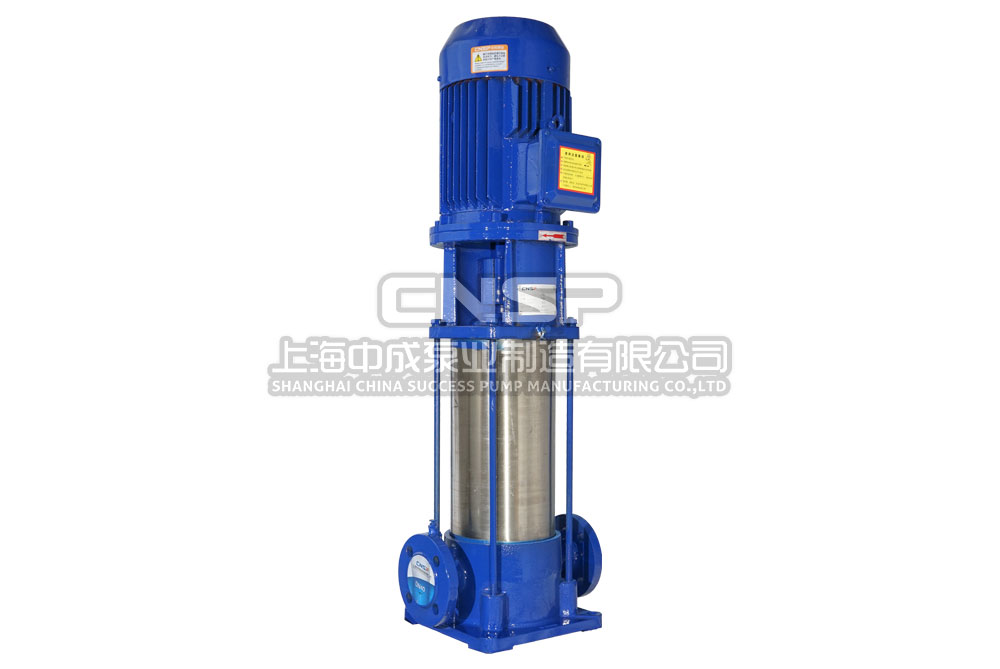

產品簡介

GDL型立式多級管道離心泵，水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的更佳泵型。

廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

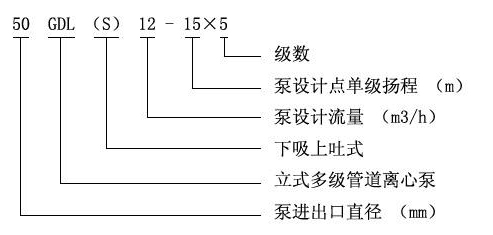

型號意義

GDL型立式多級管道離心泵

產品優勢

  1. 水力模型先進：效率高，性能范圍廣。
  2. 安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修更為方便。
  3. 外形美觀：采用優質不銹鋼外套，外形美觀。
  4. 更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
  5. 獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，更大地減少流動噪音。
  6. 立式結構，占地面積小。

選型范圍

  • 流量：2-160m3/h；
  • 揚程：24-200m；
  • 功率：1.1-90kw；
  • 轉速：2900r/min；
  • 口徑：φ25-φ150；
  • 溫度范圍：-15-+120℃；
  • 工作壓力：≤2.5Mpa。

性能參數本數據僅供參考，請以實際訂貨為準！

型號 流量 Q (m3/h) 揚程 H (m) 電機功率 (KW)
25GDL2-12*3 2 36 1.1
25GDL2-12*4 2 48 1.1
25GDL2-12*5 2 60 1.5
25GDL2-12*6 2 72 1.5
25GDL2-12*7 2 84 2.2
25GDL2-12*8 2 96 2.2
25GDL2-12*9 2 108 2.2
25GDL2-12*10 2 120 3
25GDL2-12*11 2 132 3
25GDL2-12*12 4 144 3
25GDL4-11*3 4 33 1.1
25GDL4-11*4 4 44 1.5
25GDL4-11*5 4 55 2.2
25GDL4-11*6 4 66 2.2
25GDL4-11*7 4 77 3
25GDL4-11*8 4 88 3
25GDL4-11*9 4 99 3
25GDL4-11*10 4 110 4
25GDL4-11*11 4 121 4
25GDL4-11*12 4 132 4
40GDL6-12*3 6 36 1.5
40GDL6-12*4 6 48 2.2
40GDL6-12*5 6 60 2.2
40GDL6-12*6 6 72 3
40GDL6-12*7 6 84 3
40GDL6-12*8 6 96 4
40GDL6-12*9 6 108 4
40GDL6-12*10 6 120 4
40GDL6-12*11 6 132 5.5
40GDL6-12*12 6 144 5.5
50GDL12-15*2 12 30 2.2
50GDL12-15*3 12 45 3
50GDL12-15*4 12 60 4
50GDL12-15*5 12 75 5.5
50GDL12-15*6 12 90 5.5
50GDL12-15*7 12 105 7.5
50GDL12-15*8 12 120 7.5
50GDL12-15*9 12 135 11
50GDL12-15*10 12 150 11
50GDL18-15*2 18 30 3
50GDL18-15*3 18 45 4
50GDL18-15*4 18 60 5.5
50GDL18-15*5 18 75 7.5
50GDL18-15*6 18 90 7.5
50GDL18-15*7 18 105 11
50GDL18-15*8 18 120 11
50GDL18-15*9 18 135 15
50GDL18-15*10 18 150 15
65GDL24-12*2 24 24 3
65GDL24-12*3 24 36 4
65GDL24-12*4 24 48 5.5
65GDL24-12*5 24 60 7.5
65GDL24-12*6 24 72 7.5
65GDL24-12*7 24 84 11
65GDL24-12*8 24 96 11
65GDL24-12*9 24 108 15
65GDL24-12*10 24 120 15
80GDL36-12*2 36 24 4
80GDL36-12*3 36 36 5.5
80GDL36-12*4 36 48 7.5
80GDL36-12*5 36 60 11
80GDL36-12*6 36 72 11
80GDL36-12*7 36 84 15
80GDL36-12*8 36 96 15
80GDL36-12*9 36 108 18.5
80GDL36-12*10 36 120 18.5
80GDL54-14*2 54 28 7.5
80GDL54-14*3 54 42 11
80GDL54-14*4 54 56 15
80GDL54-14*5 54 70 18.5
80GDL54-14*6 54 84 18.5
80GDL54-14*7 54 98 22
100GDL72-14*2 72 28 11
100GDL72-14*3 72 42 15
100GDL72-14*4 72 56 18.5
100GDL72-14*5 72 70 22
100GDL72-14*6 72 74 30
100GDL72-14*7 72 98 30

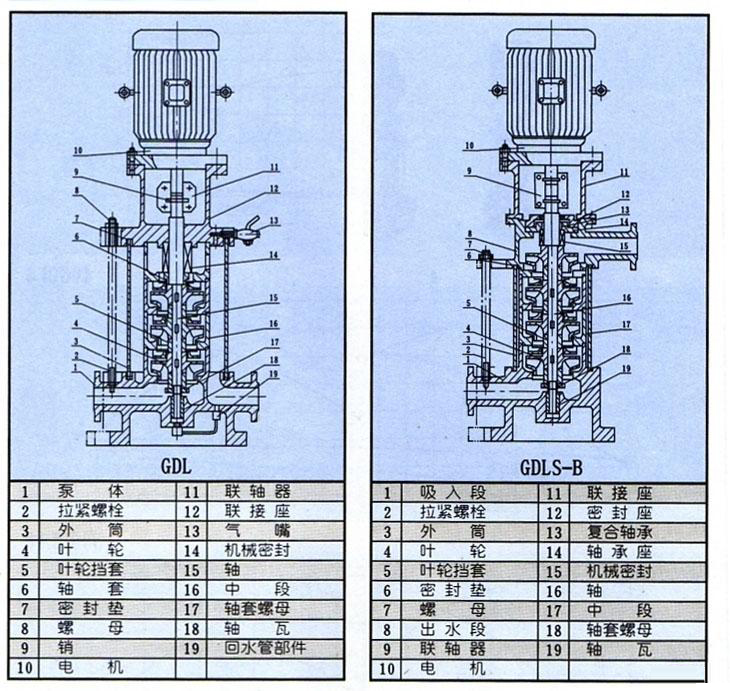

結構圖紙

GDL型立式多級管道離心泵

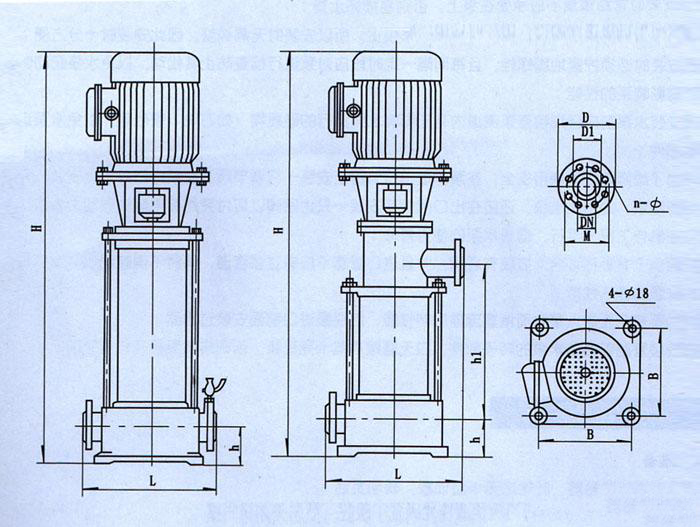

安裝尺寸本數據僅供參考，請以實際訂貨為準！

GDL型立式多級管道離心泵

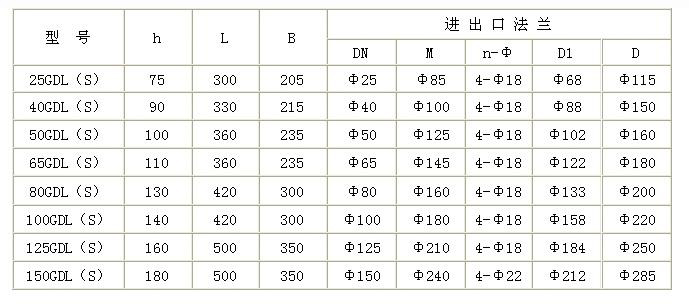

GDL型立式多級管道離心泵安裝尺寸表：

GDL型立式多級管道離心泵
