產品簡介

IHF系列氟塑料合金化工離心泵非金屬泵的加工工藝設計生產。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用四氟填充材料，進出口均采用鑄鋼體加固。

氟塑料離心泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構優質合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點，廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業，在-20℃～80℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質，是目前世界是耐腐蝕設備之一。

中成泵業氟塑料泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

氟塑料泵廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業，在-20℃～80℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質，是目前耐腐蝕設備之一。

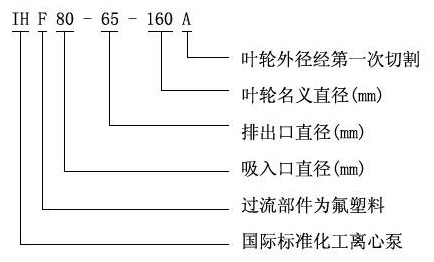

型號意義

IHF系列氟塑料合金化工離心泵（氟塑料泵）

選型范圍

  • 流量：6.3～400m3/h；
  • 揚程：5～132m；
  • 轉速：2900、1450r/min；
  • 功率：0.55～110KW；
  • 進口直徑：50～200mm；
  • 最高工作壓力：1.6Mpa。

性能參數本數據僅供參考，請以實際訂貨為準！

規格型號 轉速 （r/min） 流量 （m3/h） 揚程 （m） 效率 （%） 汽蝕余量 （m） 進口×出口 （mm） 電機 功率 kw 整機 重量? kg
25-20-125 2900 2 20 20 2.5 25×20 1.1 75
1450 1 5 17 2.5 0.55 55
25-20-160 2900 2 32 22 2.5 25×20 2.2 80
14501 1 8 18 2.5 25×20 0.55 55
25-20-200A 2900 2 40 32 2.5 25×20 3 120
1450 1 10 18 2.5 0.55 90
25-20-200 2900 2 50 20 2.5 25×20 4 122
1450 1 12.5 18 2.5 0.55 90
25-20-250A 2900 2 60 30 2.5 25×20 4 195
1450 1 15 18 2.5 1.5 115
25-20-250B 2900 2 70 30 2.5 25×20 5.5 210
1450 1 17.5 18 2.5 1.5 115
25-20-250 2900 2 80 18 2.5 25×20 11 225
1450 1 20 16 2.5 1.5 115
32-20-125 2900 3.2 20 20 2.5 32×20 1.5 75
1450 1.6 5 22 2.5 0.55 45
32-20-160 2900 3.2 32 24 2.5 32×20 2.2 95
1450 1.6 8 22 2.5 0.55 55
32-20-200A 2900 3.2 40 36 2.5 32×20 4 140
1450 1.6 10 28 2.5 0.75 75
32-20-200 2900 3.2 50 26 2.5 32×20 4 140
1450 1.6 12.5 18 2.5 0.75 75
32-20-250A 2900 3.2 60 30 2.5 32×20 7.5 160
1450 1.6 15 18 2.5 1.5 95
32-20-250B 2900 3.2 70 30 2.5 32×20 7.5 160
1450 1.6 17.5 18 2.5 1.5 95
32-20-250 2900 3.2 80 20 2.5 32×20 11 160
1450 1.6 20 18 2.5 1.5 95
40-25-125 2900 6.3 20 31 2.5 40×25 1.5 75
1450 2.2 5 28 2.5 0.55 40
40-25-160 2900 46.3 32 31 2.5 40×25 2.2 120
1450 3.2 8 25 2.5 0.55 75
40-25-200A 2900 6.3 40 33 2.5 40×25 4 170
1450 3.2 10 28 2.5 0.55 100
40-25-200 2900 6.3 50 23 2.5 40×25 5.5 170
1450 3.2 12.5 28 2.5 0.75 100
40-25-250A 2900 6.3 60 28 2.5 40×25 7.5 255
1450 3.2 15 24 2.5 1.5 155
40-25-250B 2900 6.3 70 28 2.5 40×25 11 255
1450 3.2 17.5 24 2.5 1.5 155
40-25-250 2900 6.3 80 28 2.5 40×25 11 255
1450 3.2 20 24 2.5 1.5 155
50-32-125 2900 12.5 20 51 2 50×32 2.2 110
1450 6.3 5 45 2 0.55 55
50-32-160 2900 12.5 32 47 2 50×32 4 135
1450 6.3 8 40 2 50×32 0.55 68
50-32-200A 2900 12.5 40 39 2 50×32 7.5 180
1450 6.3 10 33 2 1.1 160
50-32-200 2900 12.5 50 40 2 50×32 7.5 180
1450 6.3 12.5 33 2 1.1 170
50-32-250A 2900 12.5 60 33 2 50×32 7.5 255
1450 6.3 15 27 2 1.5 155
50-32-250B 2900 12.5 70 33 2 50×32 11 255
1450 6.3 17.5 27 2 1.5 155
50-32-250 2900 12.5 80 33 2 50×32 11 255
1450 6.3 20 30 2 1.5 155
65-50-125 2900 25 20 61 2 65×50 3 135
1450 12.5 5 61 2 0.55 75
65-50-160 2900 25 32 56 2 65×50 5.5 155
1450 12.5 8 51 2 1.1 145
65-40-200A 2900 25 40 52 2 65×40 7.5 210
1450 12.5 10 46 2 1.5 130
65-40-200 2900 25 50 51 2 65×40 11 210
1450 12.5 12.5 46 2 1.5 130
65-40-250A 2900 25 60 46 2 65×40 15 360
1450 12.5 125 39 2.5 2.2 240
65-40-250B 2900 25 32 33 2.5 65×40 18.5 360
1450 12.5 20 65 3 3 240
65-40-250 2900 25 5 64 2.5 65×40 18.5 360
1450 12.5 32 64 2.5 3 240
65-40-315A 2900 25 8 62 2.5 65×40 22 480
1450 12.5 15 39 2 65×40 4 260
65-40-315 2900 25 70 46 2 65×40 30 480
1450 12.5 17.5 39 2 5.5 260
80-65-125 2900 50 80 48 2 80×65 5.5 195
1450 25 20 46 2 1.1 125
80-65-160 2900 50 32 39 2.5 80×65 11 225
1450 25 25 33 2.5 1.5 145
80-50-200A 2900 50 40 63 2.5 80×50 11 250
1450 25 10 57 2.5 2.2 155
80-50-200 2900 50 50 63 2.5 80×50 15 250
1450 25 12.5 57 2.5 2.2 155
80-50-250A 2900 50 60 57 2.5 80×50 18.5 480
1450 25 15 51 2.5 3 370
80-50-250B 2900 50 70 57 2.5 80×50 22 480
1450 25 17.5 51 2.5 4 400
80-50-250 2900 50 8. 56 2.5 80×50 30 480
1450 25 20 51 2.5 5.5 400
80-50-315A 2900 50 100 51 2.5 80×50 30 560
1450 25 25 46 2.5 5.5 475
80-50-315 2900 50 125 51 2.5 80×50 45 560
1450 25 32 46 2.5 7.5 475
100-80-125 2900 100 20 65 4.5 100×80 11 245
1450 50 5 64 2.5 1.5 195
100-80-160 2900 100 32 70 4 100×80 15 250
1450 50 8 69 2.5 2.2 190
100-65-200A 2900 100 40 72 3.6 100×65 22 480
1450 50 10 68 2 4 180
100-65-200 2900 100 50 68 3.6 100×65 30 480
1450 50 12.5 68 2 5.5 245
100-65-250A 2900 100 60 68 3.8 100×65 37 380
1450 50 15 63 2 5.5 340
100-65-250B 2900 100 70 68 3.8 100×65 45 480
1450 50 17.5 63 2 7.5 360
100-65-250 2900 100 80 68 3.8 100×65 45 550
1450 50 20 65 2 7.5 415
100-65-315A 2900 100 100 62 3.6 100×65 55 665
1450 50 25 58 2 7.5 575
100-65-315 2900 100 125 65 3.6 100×65 75 665
1450 50 32 64 2 11 570
125-100-200 2900 200 50 68 4.5 125×100 55 650
1450 100 12.5 72 2.5 11 530
125-100-250A 2900 200 60 75 4.2 125×100 55 850
1450 100 15 72 2.5 15 650
125-100-250B 2900 200 70 75 4.2 125×100 75 850
1450 100 17.5 72 2.5 15 650
125-100-250 2900 200 80 68 4.2 125×100 75 850
1450 100 20 62 2.5 15 650
125-100-315A 1450 100 25 68 2.5 125×100 15 950
125-100-315 1450 100 32 77 2.5 125×100 18.5 950
125-100-400A 1450 100 40 62 2.5 125×100 30 1050
125-100-400 1450 100 50 75 2.5 125×100 37 1050
150-125-250 1450 200 20 67 3 150×125 22 630
150-125-315 1450 200 32 74 2.5 150×125 45 700
150-125-400A 1450 200 40 70 2.8 150×125 55 1150
150-125-400 1450 200 50 70 2.8 150×125 75 1150
200-150-250 1450 400 20 79 4.3 200×150 45 700
200-150-315 1450 400 32 78 3.5 200×150 75 1150
200-150-400A 1450 400 40 78 3.8 200×150 90 1350
200-150-400 1450 400 50 73 3.8 200×150 110 1400
250-200-250 1450 800 20 75 5 250×200 90 1300
250-200-315 1450 800 32 72 5.5 250×200 110 2020
250-200-400A 1450 800 40 72 4.3 250×200 132 2500
250-200-400 1450 800 50 72 4.3 250×200 160 2500
300-250-315 1450 1400 32 70 4.5 300×250 185 2950
300-250-400 1450 1400 50 78 5 300×250 280 4450

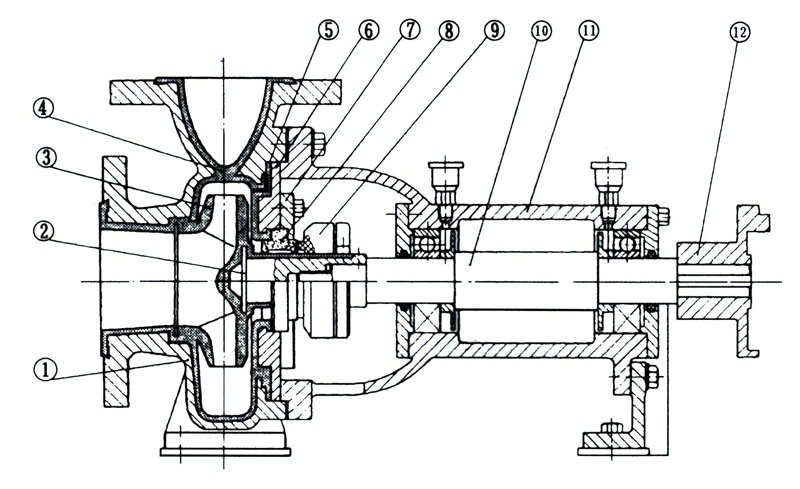

結構圖紙

IHF系列氟塑料合金化工離心泵（氟塑料泵）
序號 名稱 材料
1 泵體 HT200
2 葉輪骨架 45#鋼
3 葉輪 聚全氟乙丙烯
4 泵體襯里 聚全氟乙丙烯
5 泵蓋襯里 聚全氟乙丙烯
6 泵蓋 HT200
7 機封蓋壓 1Cr18Ni9Ti
8 靜環 99.9%氧化鋁陶瓷
9 動環 填充四氟乙烯
10 泵軸 3Cr13
11 軸承體 HT200
12 聯軸器 HT200

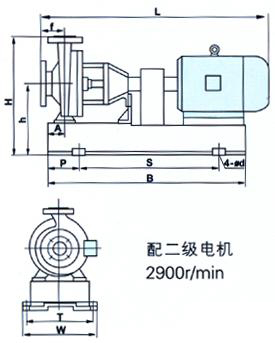

安裝尺寸本數據僅供參考，請以實際訂貨為準！

IHF系列氟塑料合金化工離心泵（氟塑料泵）
型號 l b s p a w t h h f 4-фd
IHF50-32-125 950 895 595 155 80 395 345 352 212 80 4-ф19
IHF50-32-160 1025 895 595 155 80 395 345 392 232 80 4-ф25
IHF50-32-200 1075 995 655 170 80 450 400 440 260 80 4-ф25
IHF65-50-125 995 895 595 155 80 395 345 352 212 80 4-ф25
IHF65-50-160 1075 998 655 170 80 450 400 392 232 80 4-ф25
IHF65-40-200 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF65-40-250 1350 1270 840 215 100 490 440 510 285 100 4-ф24
IHF80-65-125 1095 995 655 170 80 450 400 392 232 100 4-ф25
IHF80-65-160 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF80-50-200 1240 1155 730 200 80 500 450 460 260 100 4-ф25
IHF80-50-250 1543 1420 940 240 95 610 550 525 300 125 4-ф24
IHF100-80-125 1240 1140 740 200 95 490 440 440 260 100 4-ф24
IHF100-80-160 1355 1270 840 215 95 490 440 480 280 100 4-ф24
IHF100-65-200 1543 1420 940 240 95 610 540 525 300 100 4-ф24
IHF125-80-160 1543 1420 940 240 95 610 540 525 300 125 4-ф28
IHF125-100-200 1700 1620 1060 290 110 660 600 650 370 125 4-ф28

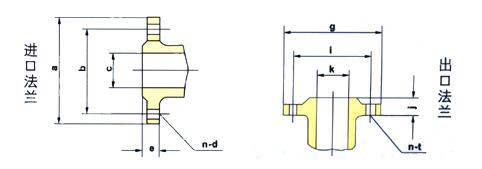

IHF系列氟塑料合金化工離心泵（氟塑料泵）
型 號 進口法蘭尺寸 出口法蘭尺寸
c a b e n-Фd k g i j n-Фt
IHF50-32-125 50 165 125 20 4-Ф17.5 32 140 100 18 4-Ф17.5
IHF50-32-160 50 165 125 20 4-Ф17.5 32 140 100 18 4-Ф17.5
IHF50-32-200 50 165 125 20 4-Ф17.5 32 140 100 18 4-m16
IHF65-50-125 65 185 145 20 4-Ф17.5 50 165 125 20 4-Ф17.5
IHF65-50-160 65 185 145 20 4-Ф17.5 50 165 125 20 4-Ф17.5
IHF65-40-200 65 185 145 20 4-Ф17.5 40 150 110 18 4-m16
IHF65-40-250 65 185 145 20 4-Ф17.5 40 150 110 18 4-m16
IHF80-65-125 80 200 160 20 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF80-65-160 80 200 160 20 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF80-50-200 80 200 160 20 4-Ф17.5 50 165 125 20 4-m16
IHF80-50-250 80 200 160 20 4-Ф17.5 50 165 125 20 4-m16
IHF100-80-125 100 220 180 22 4-Ф17.5 80 200 165 20 8-m16
IHF100-80-160 100 220 180 22 4-Ф17.5 80 200 165 20 8-Ф17.5
IHF100-65-200 100 220 180 22 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF125-80-160 125 250 210 22 4-Ф18 80 200 160 20 8-Ф17.5
IHF125-100-200 125 250 210 22 4-Ф18 100 220 180 20 8-Ф17.5
