BL型離心水泵的結構說明
        BL型離心水泵的主要零件為：泵體（1），葉輪（2），連接軸（3），后蓋架（4）。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90°，180°，和270°角。本型泵由電機軸通過連接軸直接轉動。

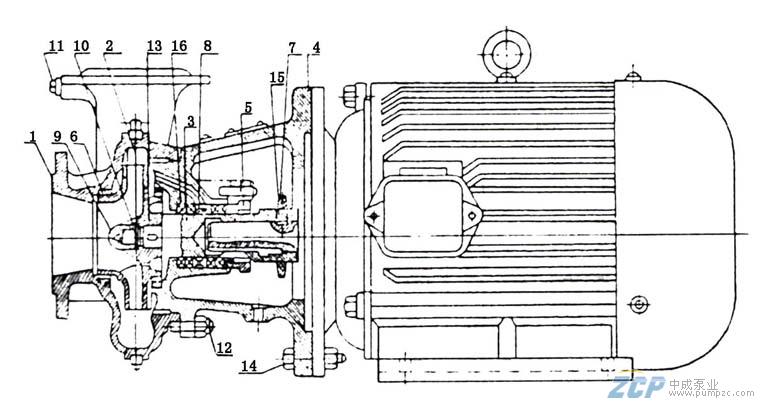

圖1表示4BL-12型離心水泵的縱剖面，（3BL-6型泵結構上與此基本上相同）。
泵體（1）為鑄鐵制成，其內制有逐漸擴散至泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。
葉輪（2）為鑄鐵制成，是單側進水，內有成曲面的葉片，4BL-12型泵的葉輪在靠近軸孔處，鉆有幾個孔，以平衡軸向力，但1½BL-6，2BL-6，2BL-9，3BL-9，3BL-13，4BL-18，4BL-25，葉輪沒有鉆孔，依靠軸承來承受軸向力，制造時，經過靜平衡試驗。
連接軸（3）由優質炭素鋼制成，一端固定葉輪，另一端固定在電機軸上，由電機帶動轉動。
后蓋架（4）為鑄鐵制成，內裝有填料密封，有填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成，是防止空氣透入和大量液體的滲出。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用，填料的松緊程度必須適當，不可太緊，也不能太松；以液體能一滴一滴滲出為準，填料太緊，軸易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料水如滲出過多應按時填加或更換填料。
