產品簡介

NZW型無堵塞自吸式排污泵適用于市政污水和工業廢水的處理工程，以及各類廢水分級處理 和集中處理系統，是理想的新一代污水錄產品。
  • 性能穩定、使用可靠；
  • 自吸快、吸入度高；
  • 后拉出結構：維修、排障方便。只需要普通工具就可以快速完成曰常維護，省時省力；
  • 開式葉輪結構，無堵塞設計，通過能力強；
  • 使用方便：只需將錄安裝在污水坑邊并將吸水管伸入液面以下就可工作。(泵初次啟動需灌滿水）。

適用范圍

  • 用于處理非易燃、易爆液體；
  • 雨水和一般污水；
  • 市政排污工程、建筑工地、人防系統排水站；
  • 輕工、造紙、紡織、食品、化工、電業、礦山等工業廢水;
  • 住宅區的污水排放；
  • 水凈化系統的污水及沉淀物；
  • 制革業、屠宰場污水、河塘養殖業；釀酒業和食糖業；
  • 不具有強腐蝕性但已被嚴重污染的污水排放。

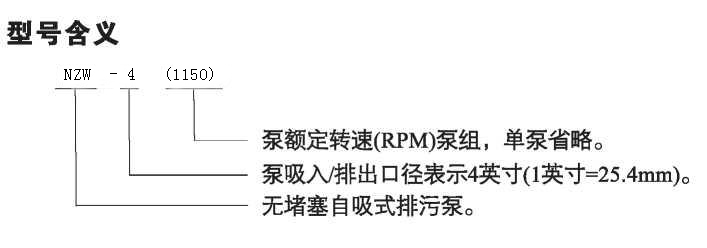

型號意義

NZW型無堵塞自吸式排污泵

選型范圍

.液體溫度：0°C~40°C,介質密度≤1.2X103kg/m3, pH值5~9;
?介質中固體物的容積比≤2%;
?最大通過顆粒直徑：SP-2 38mm; SP-3 63mm; SP-4/SP-6/SP-8/SP-10 76mm; .環境溫度：≤40 °C;海拔：最高1000m;
?流量使用范圍：10m3/h~750m3/h;
?揚程使用范圍：3m~38m;
?配套功率范圍：1.1kW~90kW;
?最大工作壓力：見性能曲線；
?最大吸程：見性能表。

性能參數本數據僅供參考，請以實際訂貨為準！

型號 轉速 流量Q 揚程 H 配套功率 進出口 直徑 通過顆粒 直徑 最大 吸程
RPM m3/h 1/s m kW HP mm mm m
NZW-2 1150 15 4.2 4.0 1.1 1.5 50 (2，） 38 5.0
1450* 20 5.6 6.5 1.5 2 6.5
1750 25 6.9 9.5 3 4 6.5
2050 28 7.8 13.5 4 5.5 6.5
2350 32 8.9 18.0 7.5 10 6.5
2650 35 9.7 23.0 7.5 10 6.5
2900* 40 11.1 27.0 9.2 12.5 6.5
型號 轉速 流量Q 揚程 H 配套功率 進出口 直徑 通過顆粒 直徑 最大 吸程
RPM m3/h 1/s m kW HP mm mm m
NZW-3 650 25 6.9 2 0.75 1 1.5
750* 30 8.3 3 1.5 2 1.8
850 32.5 9.0 4 1.5 2 2.4
950* 40 11.1 4.5 1.5 2 3.0
1050 42.5 11.8 5.5 3 4 4.0
1150 45 12.5 7 4 5.5 4.9
1250 50 13.9 8 4 5.5 5.5
1350 52.5 14.6 10 5.5 7.5 80 63 5.8
1450* 55 15.3 11.5 5.5 7.5 (3，） 6.4
1550 60 16.7 12.5 1.5 10 6.4
1650 65 18.1 14.5 11 15 6.7
1750 70 19.4 16 11 15 6.7
1850 72.5 20.1 18 15 20 7.6
1950 75 20.8 20 15 20 7.6
2050 80 22.2 22.5 18.5 25 7.6
2150 85 23.6 24.5 18.5 25 7.6
型號 轉速 流量Q 揚程 H 配套功率 進出口 直徑 通過顆粒 直徑 最大 吸程
RPM m3/h 1/s m kW HP mm mm m
NZW-4 650 40 11.1 3 1.5 2 1.5
750* 45 12.5 4 1.5 2 2.4
850 53 14.7 5 2.2 3 4.9
950* 60 16.7 6 3 4 5.8
1050 65 18.1 7.5 5.5 7.5 6.7
1150 72 20 9 5.5 7.5 7.3
1250 80 22.2 10.5 7.5 10 100 76 7.6
1350 85 23.6 12.5 11 15 (4，） 7.6
1450* 100 27.8 13.5 11 15 7.6
1550 110 30.6 15.5 15 20 7.6
1650 115 31.9 18 18.5 25 7.6
1750 120 33.3 20 22 30 7.6
1850 130 36.1 22.5 30 40 7.6
1950 135 37.5 25 30 40 7.6
型號 轉速 流量Q 揚程 H 配套功率 進出口 直徑 通過顆粒 直徑 最大 吸程
RPM m3/h 1/s m kW HP mm mm m
NZW-6 650 100 27.8 3.5 3 4 2.4
750* 125 34.7 4.5 4 5.5 2.7
850 150 41.7 5.5 7.5 10 3.6
950* 160 44.4 7.5 7.5 10 4.2
1050 180 50.0 9.0 11 15 150 76 5.5
1150 200 55.6 10 15 20 (6，） 6.4
1250 220 61.1 12.5 22 30 6.4
1350 230 63.9 15 30 40 6.7
1450* 250 69.4 17 30 40 7.0
1550 280 77.8 18 37 50 7.6
型號 轉速 流量Q 揚程 H 配套功率 進出口 直徑 通過顆粒 直徑 最大 吸程
RPM m3/h 1/s m kW HP mm mm m
NZW-8 650 200 55.6 6 7.5 10 2.7
750* 230 63.9 8 11 15 3.7
850 260 72.2 10 15 20 4.6
950* 300 83.3 12 22 30 200 (8,） 5.2
1050 320 88.9 15 30 41 76 6.1
1150 350 91.2 18 37 50 6.4
1250 400 111.1 20 55 75 6.7
1350 450 125.0 23 75 102 7
1450* 500 138.9 26 75 102 7
型號 轉速 流量Q 揚程 H 配套功率 進出口 直徑 通過顆粒 直徑 最大 吸程
RPM m3/h 1/s m kW HP mm mm m
NZW-10 650 250 69 6.5 11 15 2.1
750* 300 83 8.5 15 20 3.4
850 350 97 11 22 30 4.3
950* 400 111 13 30 41 250 (10 丨） 5.2
1050 450 125 16 45 61 76 5.5
1150 500 139 19 55 75 5.5
1250 525 146 23 75 102 5.8
1350 550 153 27 90 122 6.7
1450* 600 167 31 90 122 6.7
NZW三角帶變速傳動參數
泵型號 配套電機 電機端帶輪 泵端帶輪 三角帶
功率 kW 型號 型號 帶輪外徑 mm 型號 帶輪外徑 mm 型號 基準 帶長 根數
NZW-2(1150) 1.1 YE2-90S-4 VA2-85 90.5 VA2-100 105.5 A 990 2
NZW-2(1750) 3 YE2-100L-2 VA3-85 90.5 VA3-132 137.5 A 990 3
NZW-2(2050) 4 YE2-112M-2 VA3-100 105.5 VA3-132 137.5 A 1100 3
NZW-2(2350) 7.5 YE2-132S2-2 VA4-100 105.5 VA4-120 125.5 A 1250 4
NZW-2(2650) 7.5 YE2-132S2-2 VA3-118 123.5 VA3-125 130.5 A 1250 3
NZW-3(650) 0.75 YE2-80M2-4 VA2-80 85,5 VA2-160 165.5 A 1250 2
NZW-3(850) 1.5 YE2-90L-4 VA2-80 85.5 VA2-125 130.5 A 1250 2
NZW-3(1050) 3 YE2-100L-6 VA3-90 95.5 VA3-120 125.5 A 1250 3
NZW-3(1150) 4 YE2-112M-4 VA3-100 105.5 VA3-120 125.5 A 1430 3
NZW-3(1250) 4 YE2-112M-4 VA3-100 105.5 VA3-112 117.5 A 1430 3
NZW-3(1350) 5.5 YE2-132S1-4 VA4-125 130.5 VA4-130 135.5 A 1430 4
NZW-3(1550) 7.5 YE2-132S2-2 VA3-125 130.5 VA3-224 229.5 A 1430 3
NZW-3(1650) 11 YE2-160M1-2 VA4-125 130.5 VA4-212 217.5 A 1560 4
NZW-3(1750) 11 YE2-160M1-2 VA4-125 130.5 VA4-200 205,5 A 1560 4
NZW-3(1850) 15 YE2-160M2-2 VB4-132 139 VB4-200 207 B 1560 4
NZW-3(1950) 15 YE2-160M2-2 VB4-125 132 VB4-180 187 B 1560 4
NZW-3(2050) 18.5 YE2-160L-2 VB4-160 167 VB4-224 231 B 1560 4
NZW-3(2150) 18.5 YE2-160L-2 VB4-160 167 VB4-212 219 B 1560 4
NZW-4(650) 1.5 YE2-90L-4 VA2-85 90,5 VA2-180 185.5 A 1430 2
NZW-4(850) 2.2 YE2-100L1-4 VA3-90 95.5 VA2-150 155.5 A 1430 2
NZW-4(1050) 5.5 YE2-132S-4 VA3-125 130.5 VA3-160 165.5 A 1550 3
NZW-4(1150) 5.5 YE2-132S-4 VA3-125 130.5 VA3-150 155.5 A 1550 3
NZW-4(1250) 7.5 YE2-132M-4 VA4-125 130.5 VA4-140 145.5 A 1550 4
NZW-4(1350) 11 YE2-160M-4 VB4-160 167 VB4-170 177 B 1560 4
NZW-4(1550) 15 YE2-160M2-2 VB3-180 187 VB3-315 322 B 1950 3
NZW-4(1650) 18.5 YE2-160L-2 VB4-150 157 VB4-250 257 B 1950 4
NZW-4(1750) 22 YE2-180M-2 VB4-180 187 VB4-280 287 B 1950 4
NZW-4(1850) 30 YE2-200L1-2 VC4-212 209.6 VC4-315 324.6 C 1950 4
NZW-4(1950) 30 YE2-200L1-2 VC4-230 239.6 VC4-355 364.6 C 1950 4
NZW-6(650) 3 YE2-100L2-4 VA2-85 91 VA2-180 186 A 1550 2
NZW-6(850) 7.5 YE2-132M-4 VB4-125 132 VB4-200 207 B 1760 4
NZW-6(1050) 11 YE2-160M-4 VB3-170 177 VB3-224 231 B 1950 3
NZW-6(1150) 15 YE2-160L-4 VB4-170 177 VB4-200 207 B 1950 4
NZW-6(1250) 22 YE2-180L-4 VC4-224 234 VC4-250 260 C 1950 4
NZW-6(1350) 30 YE2-200L-4 VC4-250 260 VC4-265 275 C 2195 4
NZW-6(1550) 37 YE2-225S-4 VC4-300 310 VC4-280 290 c 2195 4
NZW-8(650) 7.5 YE2-160M-6 VB3-125 132 VB3-180 187 B 1950 3
NZW-8(850) 15 YE2-180L-6 VB4-200 207 VB4-224 231 B 1950 4
NZW-8(1050) 30 YE2-200L-4 VC4-224 233.6 VC4-315 324.6 C 2420 4
NZW-8(1150) 37 YE2-225S-4 VC4-280 289.6 VC4-355 364.6 c 2420 4
NZW-8(1250) 55 YE2-250M-4 VC4-280 289.6 VC4-315 324.6 c 2420 4
NZW-8(1350) 75 YE2-280S-4 VD4-355 371.2 VD4-375 391.2 D 2740 4
NZW-10(650) 11 YE2-160L-6 VB4-140 147 VB4-200 207 B 1950 4
NZW-10(850) 22 YE2-200L2-6 VC4-224 233.6 VC4-250 259.6 C 2195 4
NZW-10(1050) 45 YE2-225M-4 VC4-250 259.6 VC4-355 364.6 c 2420 4
NZW-10(1150) 55 YE2-250M-4 VC4-315 324.6 VC4-400 409.6 c 2715 4
NZW-10(1250) 75 YE2-280S-4 VD4-355 371.2 VD4-425 441.2 D 2740 4
NZW-10(1350) 90 YE2-280M-4 VD4-355 371.2 VC4-375 391.2 D 2740 4
標注：表中帶輪符 合GB/T10412標準，三角帶符合GB/T11544標準。

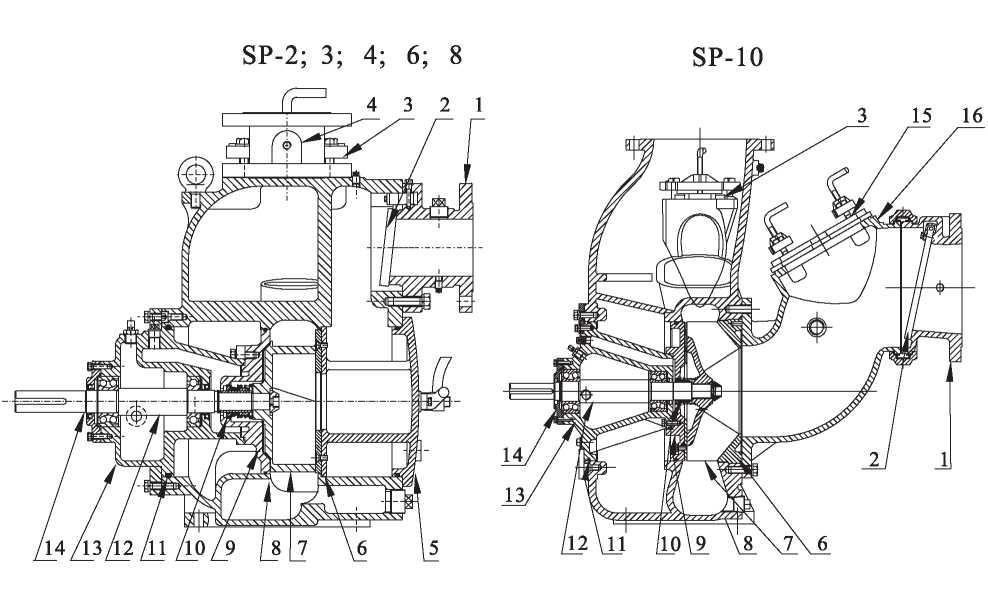

結構圖紙

NZW型無堵塞自吸式排污泵
序號 零件名稱 材料 序號 零件名稱 材料
GB GB
1 進口法蘭 HT200 8 泵體 HT200
2 進口閥片 NBR+Q235A 9 葉輪上蓋 HT200
3 注水蓋 HT200 10 機械密封 WC/WC
4 出口法蘭 HT200 11 〇形圈 NBR/FPM
5 端蓋 HT200 12 泵軸 3Crl3
6 磨損盤 45 13 軸承體 HT200
QT400-18 14 軸承蓋 HT200
7 葉輪 QT400-18 15 進水管悶蓋 HT200
ZG0Crl8Ni9 16 進水管 HT200

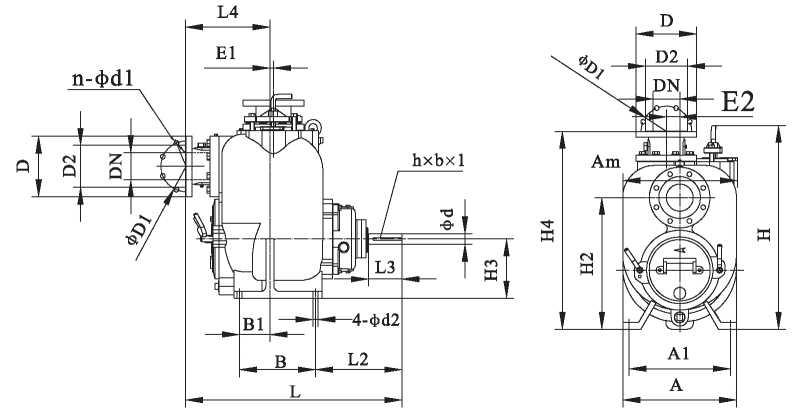

安裝尺寸本數據僅供參考，請以實際訂貨為準！

NZW型無堵塞自吸式排污泵
項目 NZW-2 NZW-3 NZW-4 NZW-6 NZW-8 NZW-10
法蘭 聯接 尺寸 (mm) PN PN0.6MPa PNl.0MPa PN1.6MPa
DN 50 80 100 150 200 250
D 140 190 220 285 340 405
D1 110 150 180 240 295 355
D2 90 128 158 214 266 320
n-dl 4-ф14 4-ф19 8-ф19 8-ф23 8-ф23 12-ф26
泵安 裝尺 寸 (mm) H2 318 431.8 495.3 574.3 723.8 639.8
A 308 377 428 580.0 716.0 705.0
A1 281 328 373 527.0 635.0 635.0
B 163.2 228.6 279.4 279.4 304.8 304.80
B1 54 76.2 110 77.8 101.6 101.6
L2 274.8 285 326 294.0 407.1 320.6
d2 ф14 ф18 ф18 ф18 24 ф24
H3 151.5 190.5 222.2 257.2 330.2 355.6
L3 104 102 127 127.0 170.0 123
d ф38 ф38 ф38 ф38 ф48 ф48
hxbxl 10x5x95 10x5x80 10x5x90 10x5x90 14x5.5x127 14x5.5x120
外形 尺寸 (mm) H 552 697.5 760 875 989.0 1017
Am 321 389 429 580.0 716.0 786.0
H4 502 652 735 887.7 1069.3 1047.8
L 615 712.2 813.5 906.6 1023.0 1244.7
L4 233 277 318 411 412.8 720.9
El 27.5 15 13 0 0 0
E2 70 50 50 50 0 0
重量 Wt. (kg) 99 190 275 438 655 705

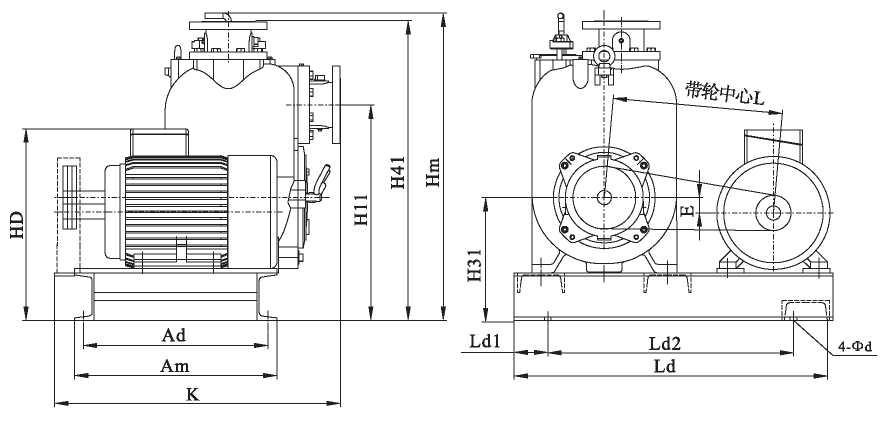

直聯傳動泵組外形、安裝尺寸 NZW型無堵塞自吸式排污泵
型號 轉速 配套電機 安裝尺寸 夕卜形尺寸
RPM kW 型號 Ad Ldl Ld2 d Hll H31 H41 K Am Hm HD E Ld
NZW-2 1450 1.5 YE2-90L-4 300 77.5 617 20 428 261.5 612 986 341 662 416.5 61.5 772
2900 9.2 YE2-132S-2 300 77.5 695 20 428 261.5 612 1110 341 662 471.5 19.5 850
750 1.5 YE2-112M-8 330 120 621 20 541.8 300.5 762.2 1134 370 800 490.5 78.5 861
NZW-3 950 1.5 YE2-100L-6 330 120 614 20 541.8 300.5 762.2 1119 370 800 480.5 90.5 854
1450 5.5 YE2-132S1-4 330 120 660 20 541.8 300.5 762.2 1204 370 800 510.5 58.5 900
750 1.5 YE2-112M-8 370 150 663 20 605.3 332.2 843.6 1236 430 887.3 522.2 110.2 963
NZW-4 950 3 YE2-132S-6 370 150 702 20 605.3 332.2 843.6 1306 430 887.3 542.2 90.2 1002
1450 11 YE2-160M-4 370 150 821 20 605,3 332.2 843.6 1451 430 887.3 587.2 62.2 1121
750 4 YE2-160M1-8 510 150 784 20 710.3 393.2 1023.7 1544 590 1024 648.2 97.2 1084
NZW-6 950 7.5 YE2-160M-6 510 150 784 20 710.3 393.2 1023.7 1544 590 1024 648.2 97.2 1084
1450 30 YE2-200L-4 510 150 905 20 710.3 393.2 1023.7 1705 590 1024 698.2 57.2 1205
750 11 YE2-180L-8 640 150 1050 24 904 510.2 1250 1767 716 1250 790 150.2 1350
NZW-8 950 22 YE2-200L2-6 640 150 1085 24 904 510.2 1250 1769 716 1250 815 130.2 1385
1450 75 YE2-280S-4 640 150 1264 24 904 510.2 1250 2012 716 1250 1020 50.2 1564
750 15 YE2-200L-8 640 150 1050 24 820 535.6 1227.8 2020 786 1228 880.6 155.6 1350
NZW-10 950 30 YE2-225M-6 640 150 1050 24 820 535.6 1227.8 2095 786 1228 865.6 130.6 1350
1450 90 YE2-280M-4 640 150 1240 24 820 535.6 1227.8 2285 786 1228 935.6 75.6 1540
三角帶輪傳動泵組外形、安裝尺寸 NZW型無堵塞自吸式排污泵
型號 配套電機 安裝尺寸 外形尺寸
kW 電機型號 Ad Ldl Ld2 d Hll H31 H41 L 長Ld 寬K 高Hm Am HD E
NZW-2(1150) 1.1 YE2-90S-4 375 100 515 20 438 271.5 622 350 715 655 672 423 375 72
NZW-2(1750) 3 YE2-100L-2 359 100 550 20 438 271.5 622 375 750 655 672 407 410 62
NZW-2(2050) 4 YE2-112M-2 352 100 560 20 438 271.5 622 363 760 655 672 400 432 50
NZW-2(2350) 7.5 YE2-132S2-2 313 100 670 20 438 271.5 622 451 870 655 672 361 472 30
NZW-2(2650) 7.5 YE2-132S2-2 313 100 650 20 438 271.5 622 433 850 655 672 361 472 30
NZW-3(650) 0.75 YE2-80M2-4 467 100 609 20 552 310.5 772 428 808 752 818 514 355 121
NZW-3(850) 1.5 YE2-90L-4 451 100 651 20 552 310.5 772 460 854 752 818 498 375 111
NZW-3(1050) 3 YE2-100L2-4 435 100 662 20 552 310.5 772 459 866 752 818 482 410 101
NZW-3(1150) 4 YE2-112M-4 428 100 767 20 552 310.5 772 540 967 752 818 475 432 89
NZW-3(1250) 4 YE2-112M-4 428 100 774 20 552 310.5 772 548 974 752 818 475 432 89
NZW-3(1350) 5.5 YE2-132S1-4 389 100 756 20 552 310.5 772 514 956 752 818 436 472 69
NZW-3(1550) 7.5 YE2-132S2-2 389 100 675 20 552 310.5 772 434 875 752 818 436 472 69
NZW-3(1650) 11 YE2-160M1-2 341 100 776 20 552 310.5 772 509 975 752 818 389 545 41
NZW-3(1750) 11 YE2-160M1-2 341 100 786 20 552 310.5 772 519 986 752 818 389 545 41
NZW-3(1850) 15 YE2-160M2-2 341 100 781 20 552 310.5 772 514 981 752 818 389 545 41
NZW-3(1950) 15 YE2-160M2-2 341 100 803 20 552 310.5 772 536 1003 752 818 389 545 41
NZW-3(2050) 18.5 YE2-160L-2 341 100 744 20 552 310.5 772 477 944 752 818 389 545 41
NZW-3(2150) 18.5 YE2-160L-2 341 100 753 20 552 310.5 772 486 953 752 818 389 545 41
NZW-4(650) 1.5 YE2-90L-4 545 100 722 20 635.3 362.2 875 499 922 855 900 600 395 142.2
NZW-4(850) 2.2 YE2-100L1-4 529 100 761 20 635.3 362.2 875 525 961 855 900 584 430 132.2
NZW-4(1050) 5.5 YE2-132S-4 483 100 818 20 635.3 362.2 875 543 1018 855 900 538 492 100.2
NZW-4(1150) 5.5 YE2-132S-4 483 100 830 20 635.3 362.2 875 555 1030 855 900 538 492 100.2
NZW-4(1250) 7.5 YE2-132M-4 483 100 840 20 635.3 362.2 875 565 1040 855 900 538 492 100.2
NZW-4(1350) 11 YE2-160M-4 436 100 818 20 635.3 362.2 875 521 1018 855 900 491 565 72.2
NZW-4(1550) 15 YE2-160M2-2 436 100 876 20 635.3 362.2 875 567 1076 855 900 491 565 72.2
NZW-4(1650) 18.5 YE2-160L-2 436 100 959 20 635.3 362.2 875 649 1159 855 900 491 565 72.2
NZW-4(1750) 22 YE2-180M-2 423 100 922 20 635.3 362.2 875 599 1122 855 900 478 610 52.2
NZW-4(1850) 30 YE2-200L1-2 413 100 900 20 635.3 362.2 875 547 1100 855 900 468 655 32.2
NZW-4(1950) 30 YE2-200L1-2 413 100 870 20 635.3 362.2 875 526 1070 855 900 468 655 32.2
NZW-6(650) 3 YE2-100L2-4 497 100 886 20 714.3 397.2 1027.7 562 1096 947 1030 552 462 135.2
NZW-6(850) 7.5 YE2-132M-4 451 100 970 20 714.3 397.2 1027.7 618 1180 947 1030 506 492 135.2
NZW-6(1050) 11 YE2-160M-4 404 100 1045 20 714.3 397.2 1027.7 659 1255 947 1030 459 565 107.2
NZW-6(1150) 15 YE2-160L-4 404 100 1061 20 714.3 397.2 1027.7 675 1271 947 1030 459 565 107.2
NZW-6(1250) 22 YE2-180L-4 391 100 1013 20 714.3 397.2 1027.7 596 1223 947 1030 446 610 87.2
NZW-6(1350) 30 YE2-200L-4 381 100 1130 20 714.3 397.2 1027.7 692 1340 947 1030 436 655 67.2
NZW-6(1550) 37 YE2-225S-4 335 100 1127 20 714.3 397.2 1027.7 662 1337 947 1030 390 710 42.2
NZW-8(650) 7.5 YE2-160M-6 614 150 1060 24 924 530.2 1269.3 733 1375 1043 1270 675 615 170.2
NZW-8(850) 15 YE2-180L-6 599 150 1000 24 924 530.2 1269.3 642 1315 1043 1270 660 660 150.2
NZW-8(1050) 30 YE2-200L-4 599 150 1200 24 924 530.2 1269.3 792 1515 1054 1270 660 705 130.2
NZW-8(1150) 37 YE2-225S-4 549 150 1130 24 924 530.2 1269.3 712 1445 1054 1270 610 760 105.2
NZW-8(1250) 55 YE2-250M-4 549 150 1150 24 924 530.2 1269.3 735 1465 1054 1270 610 820 80.2
NZW-8(1350) 75 YE2-280S-4 514 150 1260 24 924 530.2 1269.3 792 1575 1095 1270 575 890 50.2
NZW-10(650) 11 YE2-160L-6 529 150 1040 24 839.8 555.6 1247.8 704 1375 1270 1248 590 615 195.6
NZW-10(850) 22 YE2-200L2-6 509 150 1100 24 839.8 555.6 1247.8 725 1435 1280 1248 570 705 155.6
NZW-10(1050) 45 YE2-225M-4 459 150 1180 24 839.8 555.6 1247.8 743 1515 1280 1248 520 760 130.6
NZW-10(1150) 55 YE2-250M-4 489 150 1280 24 839.8 555.6 1247.8 798 1615 1280 1248 550 820 105.6
NZW-10(1250) 75 YE2-280S-4 539 150 1280 24 839.8 555.6 1247.8 738 1615 1320 1248 600 890 75.6
NZW-10(1350) 90 YE2-280M-4 554 150 1280 24 839.8 555.6 1247.8 792 1615 1320 1248 615 890 75.6

注意事項

  • 吸入管可用軟管和硬管，管路的材料必須適用輸送液體，軟管壁必須有足夠的剛度，以防止吸入管凹癟；
  • 吸入管盡可能保持短而直，少用彎管及附件，彎管應使用較大半徑的彎管；
  • 浸入集水坑的吸入管離坑壁的距離應大于管徑的1.5倍。吸入管不得安裝在水流(可能存 在□渦)附近，否則應在吸入管與水流間增設一擋板，距離1.5倍的管徑；
  • 同一個集水坑如有二根以上吸入管，則管與管之間的距離應大于3倍管徑；
  • 吸入管液下深度：吸入管浸入液下深度與吸入管內液體流速有關，見圖1。
  • 可以通過擴大吸入管徑，降低進水流速來減小吸入管浸入液下深度。 通過安裝標準異徑接頭來擴大吸入管徑，垂直擴徑采用同心異徑接頭，水平擴徑采用偏心異徑接頭，擴大管徑比推薦1.3?1.5倍管徑。
  • 倒灌狀態即泵的進口有壓力，該進口壓不得大于50%最大允許工作壓力。
  • 泵如配置濾網，濾網的過流面積是吸入管過流面積的4 - 6倍，而且保證濾網的最大通過顆粒直徑小于泵的最大通過顆粒直徑。
本數據僅供參考。 NZW型無堵塞自吸式排污泵
上一產品：
下一產品：
