產品簡介

SP型不銹鋼多級深井潛水泵（以下簡稱泵）是一種新型的提水機械，配用潛水電機，替代傳統長軸式聯接的深井泵，可不會浸沒于一定深度的液下工作。具有結構緊湊，性能優良，高效節能，體積小，重量輕，運行平穩，使用安裝方便等特點。泵內裝彈性球形止環閥，防止因停機逆流及管路水錘對泵產生沖擊的作用。 典型的應用： 供水系統增壓花園和農田灌溉降低地下水位的各種工業應用 工作條件： 稀釋清潔無腐蝕性液體，不含固體顆粒或纖維的。泵應運行在厚厚的曲線性能范圍。防止電機過熱由于低容量或過載造成的高容量.
電機： 最大流量:3(m3/h)：最大直徑φ93mm 最高液體溫度：35°C

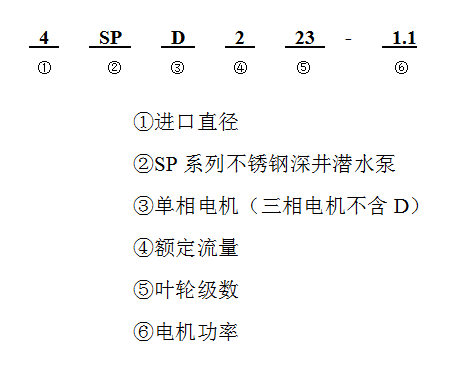

型號意義

SP不銹鋼深井潛水泵

性能參數本數據僅供參考，請以實際訂貨為準！

型號 電機功率 最佳揚程 泵頭外形尺寸
單相220-240v~Hz50 三相380-415v~Hz50 Kw Hp
4SP2 轉速:2850出口:G1?" l/min 0 25 33 40 高度 重量
m3/h 0 1.5 2 2.5 mm kg
4SPD2-6A 0.37 0.5 揚程 (m) 37 30 24 20 281 2.3
4SPD2-9A 0.37 0.5 55 45 36 30 344 2.9
4SPD2-13A 0.55 0.75 80 64 52 44 428 3.7
4SPD2-18A 0.75 1 110 89 73 66 533 4.7
4SPD2-23A 4SP2-23A 1.1 1.5 141 114 92 77 638 5.7
4SPD2-28A 4SP2-28A 1.5 2 171 139 112 94 743 6.7
4SPD2-33A 4SP2-33A 1.5 2 202 163 132 111 848 7.7
4SP2-40A 2.2 3 245 198 160 135 995 9.1
4SP2-48A 2.2 3 294 237 192 161 1163 10.7
4SP2-55A 3 4 336 272 220 185 1310 12
4SP3 轉速:2850出口:G1?" l/min 0 33 50 67 高度 重量
m3/h 0 2 3 4 mm kg
4SPD3-06 0.37 0.5 揚程 (m) 38 30 26 19 281 2.3
4SPD3-09 0.55 0.75 57 45 38 28 344 2.9
4SPD3-12 0.75 1 76 60 51 37 407 3.5
4SPD3-15 4SP3-15A 1.1 1.5 95 74 64 46 470 4.1
4SPD3-18 4SP3-18A 1.1 1.5 113 89 77 56 533 4.7
4SPD3-22 4SP3-22A 1.5 2 139 109 94 68 617 5.5
4SPD3-25 4SP3-25A 1.5 2 158 124 107 78 680 6.1
4SP3-32A 2.2 3 202 158 137 99 827 7.5
4SP3-39A 3 4 246 193 167 121 974 8.9
4SP3-44A 3 4 277 218 188 136 1079 9.9
4SP3-52A 3.7 5 328 257 222 161 1247 11.4
4SP5 轉速:2850出口:G1?" l/min 0 50 83 100 高度 重量
m3/h 0 3 5 6 mm kg
4SPD5-04A 0.37 0.5 揚程 (m) 25 20 16 12 239 1.9
4SPD5-06A 0.55 0.75 38 30 24 18 281 2.4
4SPD5-08A 0.75 1 50 40 32 24 323 2.8
4SPD5-12A 1.1 1.5 76 60 48 36 407 3.6
4SP5-17A 1.5 107 85 68 51 512 47
4SP5-22A 2.2 3 139 110 88 66 617 5.7
4SP5-25A 2.2 3 159 125 100 75 680 6.4
4SP5-33A 3 4 208 165 132 99 848 8
4SP5-38A 4 5.5 239 190 152 114 953 9.1
4SP5-40A 4 5.5 252 200 160 120 995 9.5
4SP5-44A 4 5.5 275 220 176 132 1079 10.3
4SP8 轉速:2850出口:G2" l/min 0 100 133 167 高度 重量
m3/h 0 6 8 10 mm kg
4SPD8-05A 0.75 1 揚程 (m) 32 25 21 15 288 2.6
4SPD8-07A 1.1 1.5 44 35 30 21 343 3.1
4SPD8-10A 1.5 2 63 50 43 30 425 3.9
4SPD8-12A 2.2 3 76 60 51 36 480 4.4
4SPD8-14A 2.2 3 89 70 60 42 535 5
4SP8-18A 3 4 114 90 77 54 645 6
4SP8-21A 4 5.5 133 105 90 63 728 6.8
4SP8-24A 4 5.5 152 120 103 72 810 7.6
4SP8-30A 5.5 7.5 190 150 129 90 975 9.3
4SP8-35A 5.5 7.5 221 175 150 105 1113 10.6
4SP8-40A 7.5 10 252 200 172 120 1250 11.9
4SP8-44A 7.5 10 278 220 189 132 1360 13
4SP14 轉速:2850出口:G2" l/min 0 133 223 267 高度 重量
m3/h 0 8 14 16 mm kg
4SP14-05A 1.5 2 揚程 (m) 35 29 20 16 360 3.4
4SP14-07A 2.2 3 49 40 28 23 444 4.3
4SP14-10A 3 4 70 57 40 32 570 5.5
4SP14-13A 4 5.5 91 74 52 42 696 6.8
4SP14-15A 5.5 7.5 105 85 60 48 780 7.7
4SP14-18A 5.5 7.5 126 103 72 58 906 9
4SP14-21A 7.5 10 147 119 84 67 1032 10.3
4SP14-25A 7.5 10 175 143 100 80 1200 12
5SP6 轉速:2850出口:G2" l/min 0 66 100 133 高度 重量
m3/h 0 4 6 8 mm kg
5SPD6-5 1.1 1.5 揚程 (m) 48 42 37 28 317 3.6
5SPD6-7 1.5 2 68 59 52 39 371 4.6
5SPD6-10 22 3 97 84 74 56 452 6
5SP6-14 3 4 136 117 104 77 560 7.9
5SP6-18 4 5.5 175 151 133 100 668 9.7
5SP6-25 5.5 7.5 242 210 185 138 857 13
5SP6-30 7.5 10 291 252 222 166 992 15.3
5SP6-33 7.5 10 320 276 242 180 1073 16.7
5SP18 轉速:2850出口:G2?"~G3" l/min 0 166 266 333 383 高度
m3/h 0 10 16 20 23 mm
5SPD18-2 1.5 揚程 (m) 22 19 17 14 11 302
5SPD18-4 2.2 3 44 38 34 28 21 394
5SP18-5 3 4 55 47 42 35 27 440
5SP18-7 4 5.5 77 66 59 49 37 532
5SP18-10 5.5 7.54 110 95 85 70 53 670
5SP18-13 7.5 10 143 123 110 91 69 808
5SP18-17 9.2 12.5 187 161 144 119 90 992
5SP18-20 11 15 220 190 170 140 106 1130
5SP25 轉速:2850出口:G2?"~G3" l/min 0 250 333 416 500 583 高度
m3/h 0 15 20 25 30 35 mm
5SPD25-2 1.5 2 揚程 (m) 22 19 18 15 11 7 320
5SPD25-3 2.2 3 33 28 26 22 16 11 375
5SP25-4 3 4 44 37 35 30 22 14 430
5SP25-5 4 5.5 55 47 44 37 27 18 485
5SP25-7 5.5 7.5 77 65 62 52 38 25 595
5SP25-10 7.5 10 110 93 88 75 54 36 760
5SP25-12 9.2 12.5 132 112 106 90 65 43 870
5SP25-14 11 15 154 130 123 105 76 50 980
5SP25-17 13 17.5 187 158 150 127 92 61 1145
5SP25-20 15 120 220 186 176 150 108 72 1310
6SP17 轉速:2850出口:G3" l/min 0 10 15 17 20 25 高度 重量
m3/h 0 166 250 283 333 416 mm Kg
6SP17-4 2.2 3 揚程 (m) 44 39 35 33 28 17 451 6.8
6SP17-9 5.5 7.5 99 88 79 74 63 38 676 12.3
6SP17-12 7.5 10 132 117 105 99 84 51 811 15.6
6SP17-15 9.2 12.5 165 146 131 124 105 64 946 18.9
6SP17-18 11 15 198 175 157 148 126 76 1081 22.2
6SP17-21 13 17.5 231 205 184 173 147 89 1216 25.5
6SP17-24 15 20 264 234 210 198 168 102 1351 28.8
6SP17-30 18.5 25 330 292 262 247 210 127 1621 35.4
6SP17-36 22 30 396 351 315 297 252 153 1891 42
6SP17-43 26 35 473 419 376 355 301 183 2206 49.7
6SP20 轉速:2850出口:G3" l/min 0 166 250 333 416 500 高度 重量
m3/h 0 10 15 20 25 30 mm Kg
6SP20-1 0.75 1 揚程 (m) 11 10 9 8 6 3 316 3.5
6SP20-2 1.5 2 23 21 19 17 12 6 361 4.6
6SP20-3 2.2 3 34 31 29 25 18 10 406 5.7
6SP20-4 3 4 45 42 39 33 24 13 451 6.8
6SP20-6 4 5.5 68 63 58 50 36 19 541 9
6SP20-9 5.5 7.5 102 94 87 75 54 29 676 12.3
6SP20-11 7.5 10 125 115 106 92 66 35 766 14.5
6SP20-14 9.2 12.5 159 146 135 117 84 45 901 17.8
6SP20-17 11 15 193 178 164 142 102 55 1036 21.1
6SP20-20 13 17.5 227 209 193 167 120 64 1171 24.4
6SP20-24 15 20 272 251 232 200 144 77 1351 28.8
6SP20-28 18.5 25 317 292 271 233 168 90 1531 33.2
6SP20-34 22 30 385 355 329 283 204 110 1801 39.8
6SP20-40 26 35 453 418 387 333 240 129 2071 46.4
6SP30 轉速:2850出口:G3"~G4" l/min 0 333 416 500 583 666 高度 重量
m3/h 0 20 25 30 35 40 mm Kg
6SP30-5 5.5 7.5 揚程 (m) 66 53 47 39 30 18 751 13.2
6SP30-7 7.5 10 92 74 66 55 42 25 943 17.5
6SP30-9 9.2 12.5 118 95 85 71 54 32 1135 21.8
6SP30-12 11 15 157 126 113 94 72 42 1423 28.2
6SP30-14 13 17.5 184 148 132 110 84 50 1615 32.5
6SP30-16 15 20 210 169 151 126 96 57 1807 36.8
6SP30-19 18.5 25 249 201 179 150 114 68 2095 43.2
6SP30-23 22 30 302 243 217 181 138 82 2479 51.9
6SP30-28 26 35 367 296 264 221 168 100 2959 62.6
6SP30改制 轉速:2850出口:G3"~G4" l/min 0 333 416 500 583 666 高度 重量
m3/h 0 20 25 30 35 40 mm Kg
6SP30-5 55 7.5 揚程 (m) 66 53 47 39 30 18 554 9.1
6SP30-7 7.5 10 92 74 66 55 42 25 667 11.8
6SP30-9 9.2 12.5 118 95 85 71 54 32 780 14.5
6SP30-12 11 15 157 126 113 94 72 42 949 18.5
6SP30-14 13 17.5 184 148 132 110 84 50 1062 21.2
6SP30-16 15 20 210 169 151 126 96 57 1175 23.9
6SP30-19 18.5 25 249 201 179 150 114 68 1345 27.9
6SP30-23 22 30 302 243 217 181 138 82 1571 33.2
6SP30-28 26 35 367 296 264 221 168 100 1853 39.9
6SP46 轉速:2850出口:G3"~G4" l/min 0 583 666 766 833 916 高度 重量
m3/h 0 35 40 46 50 55 mm Kg
6SP46-4 7.5 10 揚程 (m) 53 40 38 35 32 28 723 11.7
6SP46-5 7.5 10 66 50 48 44 40 35 836 14.1
6SP46-6 9.2 12.5 79 60 58 53 48 42 949 16.4
6SP46-7 11 15 92 70 67 62 56 49 1062 18.7
6SP46-8 13 17.5 106 80 77 70 64 56 1175 21.1
6SP46-10 15 20 132 100 96 88 80 70 1401 25.7
6SP46-12 18.5 25 158 120 115 106 96 84 1627 30.4
6SP46-14 22 30 185 140 134 123 112 98 1853 35
6SP46-16 26 35 211 160 154 141 128 112 2079 39.7
6SP46-18 30 40 238 180 173 158 144 126 2305 44.4
6SP60 轉速:2850出口:G3"~G4" l/min 0 666 750 833 916 1000 1083 高度 重量
m3/h 0 40 45 50 55 60 65 mm Kg
6SP60-4 7.5 10 揚程 (m) 56 40 39 36 34 31 28 723 12.5
6SP60-5 0.376388889 12.5 70 51 48 45 42 39 34 836 15
6SP60-6 11 15 84 61 57 54 50 46 41 949 17.5
6SP60-8 15 20 112 82 77 72 67 62 55 1175 22.6
6SP60-9 18.5 25 126 93 87 81 75 70 62 1288 25.1
6SP60-10 18.5 25 140 103 96 90 84 78 69 1401 27.6
6SP60-11 22 30 154 116 108 100 93 86 76 1514 30.1
6SP60-12 22 30 168 124 112 110 102 94 83 1627 32.7
6SP60-13 26 35 182 136 127 118 110 102 90 1740 35.2
6SP60-14 26 35 196 146 137 128 119 110 97 1853 37.7
6SP60-15 26 35 210 155 145 135 126 117 104 1966 40.2
6SP60-16 30 40 224 168 156 145 135 125 111 2079 42.7
8SP77 轉速:2850出口:G5" l/min 0 833 1000 1166 1283 1500 高度 重量
m3/h 0 50 60 70 77 90 mm Kg
8SP77-1 5.5 7.5 揚程 (m) 20 16 15 14 13 10 414 12.5
8SP77-2 7.5 10 40 31 30 28 27 21 518 15.8
8SP77-3 11 15 59 47 44 42 40 31 622 19.1
8SP77-4 15 20 79 63 59 56 53 42 726 22.4
8SP77-5 18.5 25 99 78 74 70 67 52 830 25.7
8SP77-6 22 30 119 94 89 84 80 63 934 29
8SP77-7 26 35 139 110 104 98 93 73 1038 32.3
8SP77-8 30 40 159 125 119 112 107 84 1142 35.6
8SP77-10 37 50 198 157 148 140 133 105 1350 42.2
8SP77-12 45 60 238 188 178 168 160 126 1558 48.8
8SP77-15 55 75 297 235 222 210 200 157 1870 58.7
8SP77-17 63 85 337 266 252 238 227 178 2078 65.3
BSP77-20 75 100 397 313 297 280 267 210 2390 75.2
8SP95 轉速:2850出口:G5" l/min 0 1000 1333 1500 1583 1666 1833 高度 重量
m3/h 0 60 80 90 95 100 110 mm Kg
8SP95-1 5.5 7.5 揚程 (m) 21 16 14 13 12 11 9 414 12.6
8SP95-2 9.2 12.5 41 31 28 25 24 22 18 518 15.9
8SP95-3 13 17.5 61 47 41 38 36 33 28 622 19.3
8SP95-4 18.5 25 82 62 55 50 48 45 37 726 22.6
8SP95-5 22 30 102 78 69 63 60 56 46 830 26
8SP95-6 26 35 123 94 83 76 72 67 55 934 29.3
8SP95-7 30 40 143 109 97 88 84 78 64 1038 32.7
8SP95-9 37 50 184 140 124 113 108 101 83 1246 39.4
8SP95-11 45 60 225 172 152 139 132 123 101 1454 46.1
8SP95-13 55 75 267 203 179 164 156 146 120 1662 52.8
8SP95-15 63 85 306 234 207 189 180 168 138 1870 59.5
8SP95-17 75 100 347 265 234 214 204 190 156 2078 66.2
8SP95-20 93 125 408 312 276 252 240 224 184 2390 76.2
10SP125 轉速:2850出口:G5"~G6" l/min 0 833 1333 1666 2000 2333 2666
m3/h 0 50 80 100 125 140 160
10SP125-1 7.5 10 揚程 (m) 28 27 24 22 21 17 12
10SP125-2 13 17.5 56 54 48 44 42 34 24
10SP125-3 22 30 84 81 72 66 63 51 36
10SP125-4 37 50 112 108 96 88 84 68 48
10SP125-5 45 60 140 135 120 110 105 85 60
10SP125-6 55 75 168 162 144 132 126 102 72
10SP125-7 75 100 196 189 168 154 147 119 84
10SP125-8 75 100 224 216 92 176 168 136 96
10SP125-9 93 125 252 243 216 198 189 153 108
10SP125-10 93 125 280 270 240 220 210 170 120
10SP160 轉速:2850出口:G5"~G6" l/min 0 1333 1666 2000 2666 3000
m3/h 0 80 100 120 160 180
10SP160-1 9.2 12.5 揚程 (m) 30 26 24 20 10 16
10SP160-2 18.5 25 60 52 48 40 38 32
10SP160-3 30 40 90 78 72 60 57 48
10SP160-4 45 60 120 104 96 80 76 64
10SP160-5 55 75 150 130 120 100 95 80
10SP160-6 75 100 180 156 144 120 114 96
10SP160-7 75 100 210 182 168 140 133 112
10SP160-8 93 125 240 208 192 160 152 128
10SP160-9 110 150 270 234 216 180 171 144
12SP215 轉速:2850出口:G5"~G6" l/min 2666 3000 3333 3583 4000
m3/h 160 180 200 215 240
12SP215-1 18.5 25 揚程 (m) 29 28 26 25 22
12SP215-2 45 60 58 56 52 50 44
12SP215-3 75 100 87 84 78 75 67
12SP215-4 75 100 116 112 104 100 88
12SP215-5 110 150 145 140 130 125 112
12SP215-6 130 75 179 171 161 155 137
12SP215-7 130 175 203 196 186 177 160
12SP215-8 150 200 236 225 211 200 182
12SP215-9 185 250 267 252 240 225 205
12SP215-10 185 250 294 280 264 250 228
R150 轉速:2850 出口:65mm l/min
m3/h 8m3/h 12m3/h 16m3/h 20m3/h 25m3/h 32m3/h 38m3/h
R150-BS-02* 1.5 2 30m 25m 18m - - - -
R150-BS-03* 2.2 3 45m 38m 27m - - - -
R150-BS-04* 3 4 60m 51m 36m - - - -
R150-BS-06* 4 5.5 89m 8+m 54m - - - -
R150-BS-08 5.5 7.5 119m 102m 72m - - - -
R150-BS-11 7.5 10 164m 140m 100m - - - -
R150-BS-14 9.2 12.5 209m 178m 127m - - - -
R150-BS-16 11 15 239m 205m 145m - - - -
R150-BS-19 13 18.5 283m 343m 172m - - - -
R150-BS-21 15 20 313m 268m 190m - - - -
R150-BS-23 18.5 25 343m 293m 208m - - - -
R150-DS-03* 3 4 - - 34m 28m 19m - -
R150-DS-04* 4 5.5 - - 45m 28m 19m - -
R150-DS-05* 4 5.5 - - 46m 45m 31m - -
R150-DS-07 5.5 7.5 - - 79m 65m 44m - -
R150-DS-09 7.5 10 - - 101m 184m 56m - -
R150-DS-11 9.2 12.5 - - 124m 102m 69m - -
R150-DS-14 11 15 - - 157m 130m 88m - -
R150-DS-16 13 18.5 - - 180m 149m 100m - -
R150-DS-18 15 20 - - 202m 167m 113m - -
R150-DS-20 18.5 25 - - 225m 186m 125m - -
R150-DS-22 18.5 25 - - 247m 204m 138m - -
R150-DS-25 22 30 - - 281m 232m 157m - -
R150 轉速:2850 出口:76mm l/min
m3/h 8m3/h 12m3/h 16m3/h 20m3/h 25m3/h 32m3/h 38m3/h
R150-ES-02* 3 4 - - - 26m - 20m 14m
R150-ES-03* 4 5.5 - - - 40m - 31m 21m
R150-ES-04 5.5 7.5 - - - 53m - 42m 33m
R150-ES-05 7.5 10 - - - 65m - 51m 40m
R150-ES-06 7.5 10 - - - 78m - 60m 48m
R150-ES-07 9.2 12.5 - - - 95m - 75m 63m
R150-ES-08 11 15 - - - 108m - 86m 72m
R150-ES-09 13 18.5 - - - 123m - 98m 82m
R150-ES-10 15 20 - - - 131m - 108m 91m
R150-ES-11 18.5 25 - - - 152m - 125m 100m
R150-ES-13 18.5 25 - - - 175m - 141m 109m
R150-ES-15 22 30 - - - 208m - 153m 123m
R150-ES-18 26 35 - - - 248m - 185m 148m
R150-ES-21 30 40 - - - 290m - 215m 168m
R150-ES-26 37 50 - - - 340m - 265m 183m
標志了星號“*”配備4"電機

結構圖紙

配件 材質
出水口 ①AISI304 ②AISI316SS
止回閥 ①AISI304 ②AISI316SS
過濾網 ①AISI304 ②AISI316SS
中段 ①AISI304 ②AISI316SS
葉輪 ①AISI304 ②AISI316SS
軸 ①AISI304 ②AISI316SS
聯軸器 ①AISI304 ②AISI316SS
耐磨環 橡膠
電機外殼 AISI304ss
頂蓋 ①CastironG20 UNI5007 ②AISI304SS
底座 ①CastironG20 UNI5007 ②AISI304ss
密封 ①NBR ②cARBON-SIC/TC
軸 AISI 304SS-C1045
推力軸承 ①DCeramic/Carbon ② NSK
徑向軸承 ①Ceramic/TC ② NSK
6SP-12SP結構說明
配件 材料
輸送套管 ①AISI304 ②AISI316ss
止回閥 ①AISI304 ②AISI316ss
吸燈 ①AISI304 ②AISI316ss
多級套管 ①AISI304 ②AISI316ss
葉輪 ①AISI304 ②AISI316ss
軸 ①AISI316 ②AISI316ss
聯軸器 ①AISI316 ②AISI316ss
耐磨環 橡膠
電機外殼 AISI304SS
上蓋 ①CastironG20 UNI5007 ②AISI304ss
底部支架 ①CastironG20 UNI5007 ②AISI304ss
密封 ①NBR ②cARBON-SIC/TC
軸 AISI 304SS-C1045
推力軸承 ①Ceramic/Carbon ② NSK
徑向軸承 ①Ceramic/TC ② NSK

使用說明

泵安裝

SP型不銹鋼深井潛水泵采用浸沒式立式吊裝，其出口采用管螺紋連接，揚水管連接泵出水體上，泵的吸入口濾網部位要始終保持浸沒于液體中； 若泵與電機分開供貨時，需要安裝連接，操作時，豎直固定電機，用管夾夾住泵吊裝，電機電纜引出線對準泵體支架凹槽，以支架法蘭與電機連接端面配合裝入，同時保證電機軸伸與泵軸合件上 的聯軸器齒形相嚙合，擰緊電機上的螺母，然后從支架凹邊抽出電纜線，沿泵軸向用電纜護套夾緊固定，裝上濾網。 電纜護套安裝，拆下濾網，松開支架凹槽相鄰一根拉緊件，取出，將電機電纜線平放在泵體上，放上電纜護套（如有卡腳的電纜護套，則用一字螺絲刀輕輕撬開泵體上的拉緊件，將電纜護套上的卡腳插入拉緊件），擰上取出的拉緊件，擰緊，擰上電纜護套兩端螺釘。 視泵出水接頭螺紋型號，采用合適的管接頭與輸水管（建議泵至井口垂直段用鍍鋅管，不銹鋼無縫鋼管或較有一定彈性的塑料管），視井深及泵安裝位置裁定管子長度尺寸，擰緊螺紋接頭。接頭螺紋連接處用聚四氟乙烯密封膠帶或類似的密封材料密封。 對于泵機的起吊，絕對不要以電纜線或電纜護套來起重，應在泵出水體部件兩側吊耳上系兩根鍍鋅低碳鋼絲，或用兩個半圓型鋼板夾住電機頭部，再加上對稱的兩個鋼絲繩起吊，（配用電機>30kW的泵，建議用半圓鋼板對夾起吊），其粗細視泵機組重量而定，將電機電纜用線夾夾在鋼絲上，注意電纜線要比鋼絲松弛一些，以使起吊泵時，電纜線不受力。電泵電纜線嚴禁受力拉！

電氣聯接

當潛水電機自帶電纜線長度不能滿足用戶安裝要求時，需外接電纜線。接線應由專職電工操作，電纜線長度由潛水泵潛入井深及電源控制柜位置等確定，橫截面積由安裝長度、電機功率及起動方式確定，電機電纜線與外接電纜線接頭要求可靠密封，絕緣并有一定強度，接頭工藝簡要如下： 1)將潛水電機上的電纜按下圖示將銅芯剝出約30—35mm長，用砂布將銅絲擦干凈，發亮為宜，同樣將外接三芯電纜的銅絲也剝出30— 35mm，用砂布擦干凈。 SP不銹鋼深井潛水泵 2)按下圖示將三芯電纜，外接圓電纜剝出的銅絲部分對插起來，然 后用一根細銅絲按圖示樣綁扎緊，剩余部分剪去，用剪刀按平，不扎手 為宜，三根同樣綁法。 SP不銹鋼深井潛水泵 3) 準備一個小鐵盒或小鐵鍋（能蘸住三個線頭即可），將焊錫放入鍋內放在火上加熱，直到焊錫化開，將三個線頭涂上適量的焊油，迅速放入鍋內焊牢，要求焊頭表面光滑，無毛剌及假焊現象，如果沒有焊牢或不光滑，應重新焊接，直到達到要求為止。 4) 按下圖示用滌綸絕緣膠帶包扎時一定要壓住第一圈的一半。（半疊式包扎法）包扎8-12層，包好后，再用塑料膠帶包兩層以作強度保護。 SP不銹鋼深井潛水泵 5)按下圖示用塑料膠帶把三個線頭包在一起，包扎兩層。 SP不銹鋼深井潛水泵 6)包扎好后取一盆涼水將包扎好的線頭完全浸泡在水中，12小時 后，用500兆歐表測量絕緣不能低于100兆歐，否則應重新包扎直到達到 要求為止。 泵安裝操作前，須連接好電源線及電控儀表接線，并核對電壓、頻率等。 必須安裝電機保護器，以保證電機不受缺相、電壓不穩和過載的損害。

注意事項

泵安裝啟動前說明

輸水時其泥沙含量不超過50g/m3,以保證電機的冷卻效果及泵流道的暢通，延長設備的使用壽命。 使用前，充水式電機內腔必須注滿水。注水方法參見電機警示牌，或參見不同廠家電機使用說明書要求。 水中氯化氫的含量不大于1.5mg/l;水中氯離子的含量不大于 400mg/l。 水源的出水量應保證電泵連續運轉的需要。 電泵嚴禁無水空轉，嚴禁人畜接近工作區

啟動及操作

  1. 當泵已正確連接并浸入液體中，其啟動時出口閥開度大約為1/3倍于最大流量。
  2. 檢查泵的旋向 泵正確的旋轉方向可以看泵出口處的箭頭指向，也就是從出水口方 向看為逆時針旋轉，在浸入水之前，將泵直立并固定在某個鐵架上，點動電源（注意，是點動，也就是瞬間），看聯軸器轉向即可。也可用下列步驟：
    1. 啟動泵，檢查其流量和出口速度或出口表壓；
    2. 停止泵，交換與電源的兩相接線；
    3. 啟動泵，檢查其流量與出口速度或出口表壓；
    4. 停止泵，比較接線交換前后泵性能參數，確定流量大和出口速度高 或壓力高的接線為正確接線方式。
  3. 觀察電流表，調節出口閥門，使運行時電流不得超過電機額定電流。
  4. 建議停機時，調節泵出口流量在0.1倍額定流量狀態時斷開電源，并先關閉與之相連的電控儀表及保護監視器件。

泵的起動頻度

為了使設備良好地運行，建議配用電機功率小于等于3kW的泵，每小時不超過30次； 大于3kW的泵每小時不超過20次，若長時間擱置時， 要求每年至少試車2次，每次試車時間不少于0.5小時。

故障排除

用戶在維護或拆修水泵之前，必須確保電源已經被切斷。
故障現象 原因分析 排除方法
泵不能啟動 1.電源線路斷路 2.保險絲熔斷 3.電機過載跳閘 4.控制電路斷路或器件損壞 5.泵干轉而致電源被切斷 1.檢查線路 2.更換保險絲，若換上仍熔斷，則需提泵檢查 3.檢查電壓，重啟起動 4.檢查控制裝置 5.檢查水位，若正常，則檢查液位計或液位開關
裝置跳閘或跳開 1.保險絲斷了 2.過載裝置接觸有問題 3.電纜接線松開或電源有問題 4.電機線圈有問題 5.泵的機械部分卡住了 1.更換保險絲 2.檢查啟動器 3.檢查電纜接線和電源 4.更換電機 5.檢修泵
過載裝置偶然跳開 1.過載設置太低 2.周期性電源故障 3.高峰用電時電壓低 1.重新設置 2.檢修電源 3.加穩壓裝置
泵有異常振動和雜音 1.進口濾網被堵塞 2.泵旋轉方向相反 3.泵的機械部分摩擦 1.更換水源和清理泵濾網周邊雜物 2.檢查水泵旋向 3.檢查泵
泵打不出水 1.出口閥關閉 2.無水吸入或液位太低 3.止環閥粘在關閉位置 4.進口濾網阻塞 5.泵損壞 1.打開出口閥 2.調整潛水深度 3.提泵檢修或換閥 4.提泵清理 5.修理或更換
泵出水不均勻 1.泵進口處，沒有足夠的水 2.液面太低 3.進水處被雜質堵塞 1.改進系統，設法增加水量 2.設法升高液面 3.檢查及清理雜質
出水量太小 1.進口液位過低 2.泵反向 3.進口濾網部分阻塞 4.管路阻塞或泄漏 5.泵選型不合理 1.増加潛水深度 2.檢查旋向 3.清理泵進口 4.檢修管路 5.重新選型
泵在運轉但不出水 1.濾網處被雜質堵塞 2.出口處閥門被關死 3.水井部分揚水管泄漏 1.檢查及清污 2.打開閥門 3.檢查管路
上一產品：
下一產品：
