水環真空泵的工作原理

欄目:工作原理 · 發布日期:2012年5月26日 · 作者:中成泵業

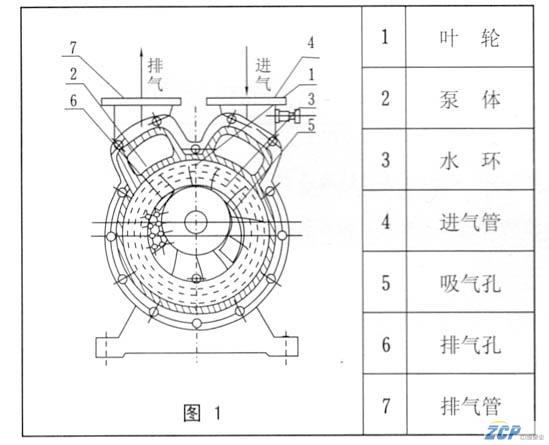

如圖1所示,葉輪(1)偏心地裝在泵體(2)內,起動時向泵內注入一定高度的水,因此當葉片輪旋轉時,水受離心力的作用而在泵體壁上形成-旋轉水環 (3),水環上部內表面與輪轂相切,沿箭頭方向旋轉,在前半轉的過程中.水環內表面逐漸與輪轂脫離,因此在葉輪葉片間形成空間并逐漸擴大,這樣就在吸氣口 吸入空氣;在后半轉的過程中,水環的內表面漸漸與輪轂靠近,葉片間的空間容積隨著縮小,葉片間的空氣因此被壓縮而樣出。
        如此葉輪每轉動周,葉片間的空間容枳改變一次,每個葉片間的水好象活塞一樣往復一次,真空泵就連續不斷地抽吸氣體。
       由于在工作中,水會發熱,同時一部分水會和氣體一起被排走,因此真空泵在工作中,泵中必須不斷地供給冷水,以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜,
      當真空泵排出的氣體是廢氣的時候,在排氣一端接有一水箱,廢,和所帶的一部分水排入水箱后,氣體再由水箱的出管跑掉,而水就落入水箱的底部經回水管再回到泵內使用,如果水循環時間長了便會發熱,這時需從水箱的供水處供給一定的冷水。
      當壓縮機用時則在排氣端要接上一氣水分離器,帶水的氣體進入分離器時便自動分開,氣體經分離器的出口送到需要的地方去,而熱水則經過自動的開關放也。(壓 縮氣體時容易發熱,水由泵處
出來后便成了熱水),在分防離器的底部也要不斷地供給冷水補充被放走的熱水.同時起冷卻作用。
水環真空泵的工作原理

水環真空泵的工作原理
